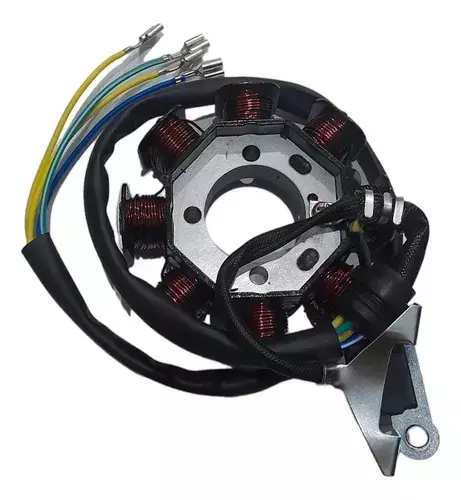

Estator Zanella RX 150: Luces S/Enc. 8 Bobinas Todo Alternador

1. "LUCES S/ENC." (Luces Sin Encendido):

• Esta es la característica más importante y que lo diferencia de la descripción anterior (con "1 capacitiva"). Significa que este estator NO tiene una bobina específica para alimentar el CDI (unidad de encendido).
• En este sistema, el CDI de tu moto Zanella RX 150 se alimenta directamente de la batería (CDI de corriente continua o DC). El estator solo se encarga de generar la corriente para la carga de la batería y las luces.
• Si tu moto tiene un CDI alimentado por el estator (CDI de AC), este estator NO es compatible sin realizar una adaptación importante del sistema eléctrico (cambiar CDI, cableado, etc.), lo cual no es recomendable.

2. 8 Bobinas (o 8 Campos):

• Se refiere al número de bobinados de cobre en el estator. Un estator de 8 bobinas es común en la Zanella RX 150 y otras motos de su segmento.
• Esto indica una buena capacidad de generación de corriente para los sistemas de iluminación y carga.
• Medidas comunes: Diámetro exterior de aproximadamente 88 mm y diámetro interior de unos 31-32 mm. La distancia entre los agujeros de fijación suele ser de unos 40-42 mm.

3. "TODO ALTERNADOR":

• Esta frase refuerza la idea de que todas las bobinas (o la mayor parte de ellas) están destinadas a la generación de corriente alterna (AC) para el sistema de luces y carga de la batería. No hay una bobina de alta tensión para el encendido integrada en el cuerpo principal del estator.

4. Cables y Conexiones (Lo más probable):

• Dado que es "luces s/enc." y "todo alternador", la configuración más probable de cables será de 3 o 4 cables:

  • 2 cables Amarillos (o a veces un amarillo y un rosa/blanco): Son las salidas de corriente alterna (AC) de las bobinas de carga/luces. Estos cables van al regulador de voltaje/rectificador.
  • 1 cable Azul con Blanco (o similar, a veces Azul con Amarillo): Este es el cable del captor (sensor de posición). Es fundamental para que el CDI reciba la señal de la posición del cigüeñal y así sincronice la chispa, aunque el CDI se alimente de la batería.
  • (Opcional) 1 cable Verde (o a veces Verde con Blanco): Este puede ser un cable de masa (tierra) que sale directamente del estator. Si el estator tiene 4 cables, esta es la configuración más común (2 amarillos de carga, 1 azul/blanco de captor, 1 verde de masa).

• ¡Importante! Siempre debes verificar la cantidad de cables y el tipo de conector de tu estator actual antes de comprar, ya que puede haber ligeras variaciones entre modelos y años de la Zanella RX 150.
